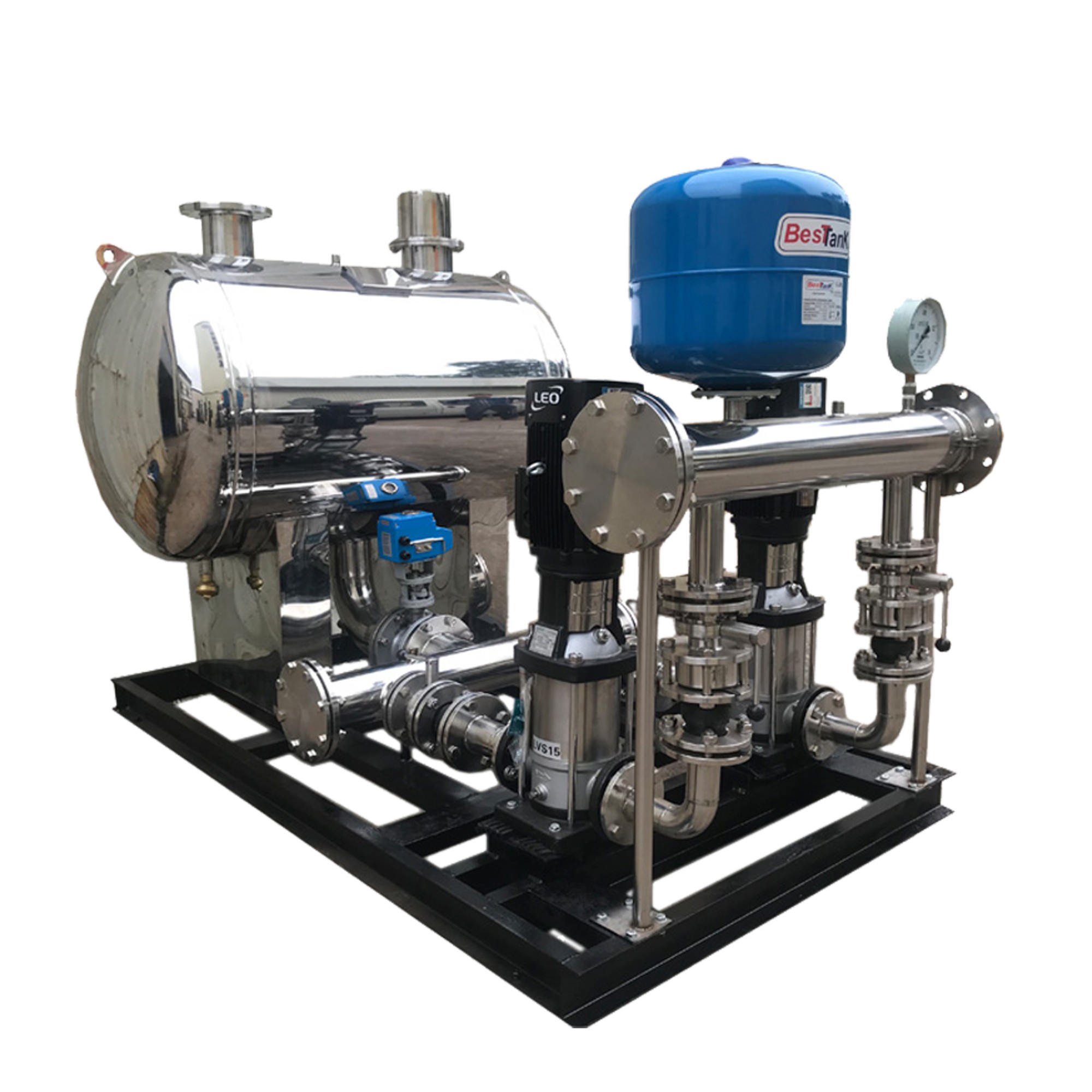

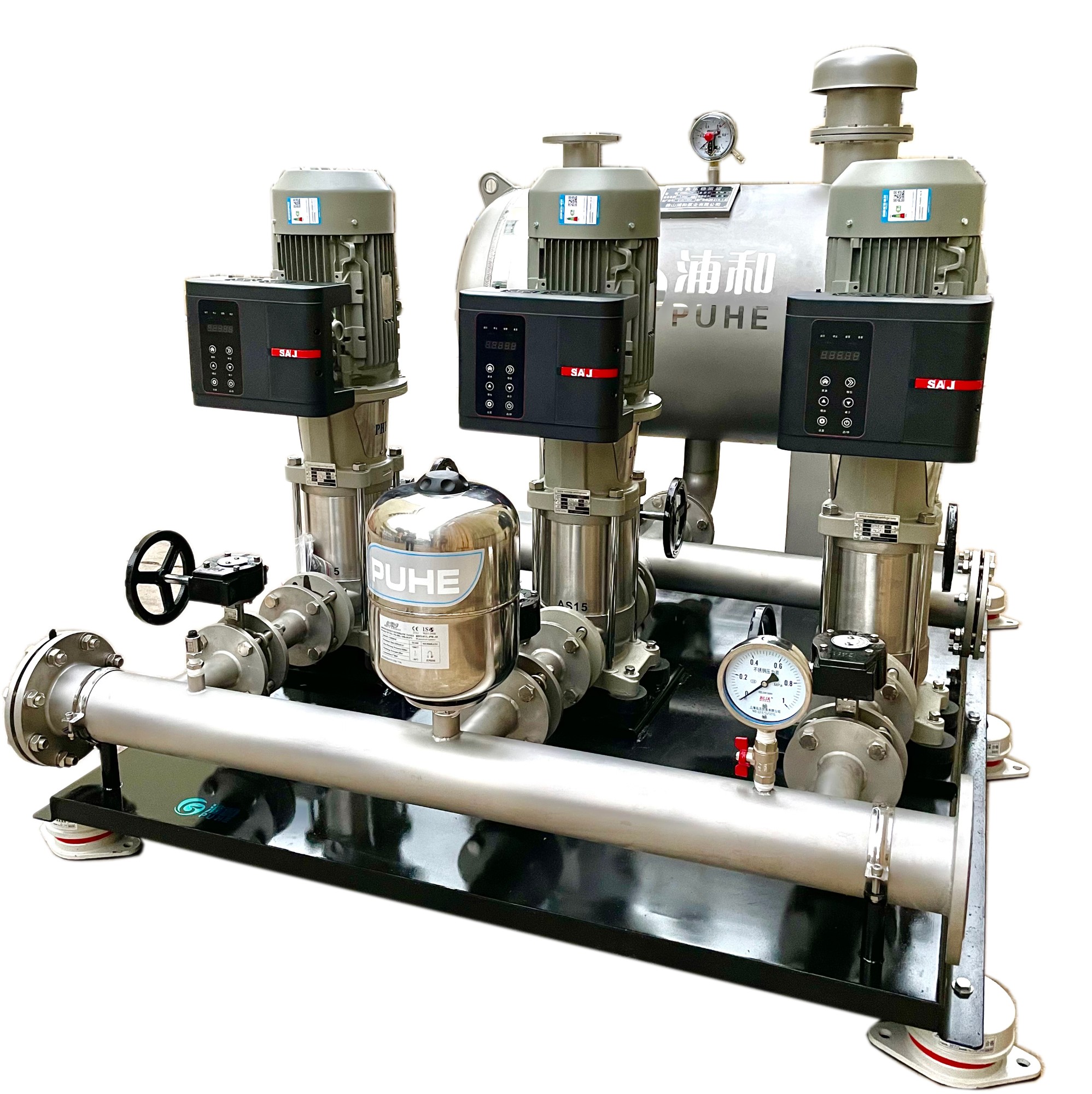

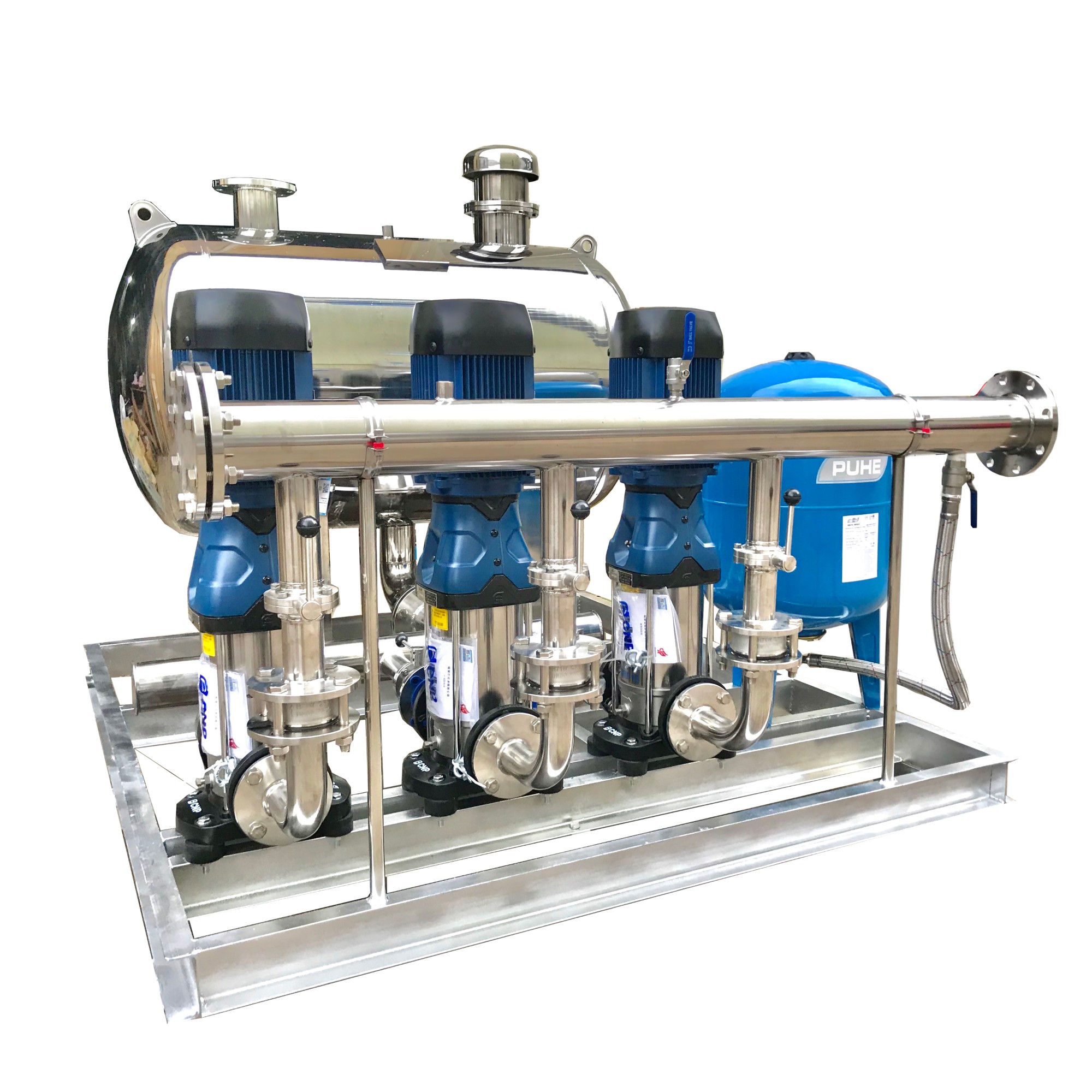

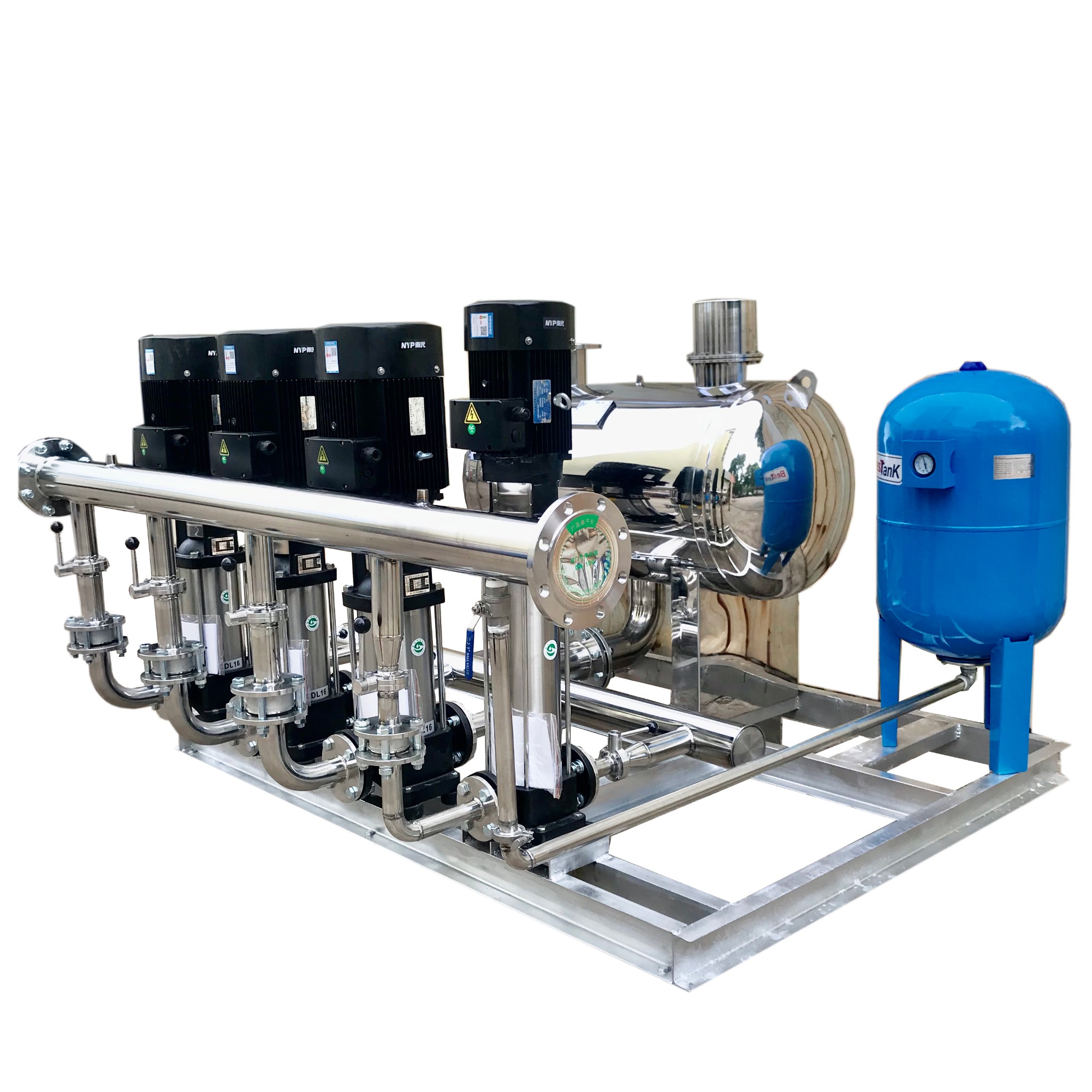

罐式無負壓變頻供水設備

*點開播放產品視頻展示

一、產品簡介：

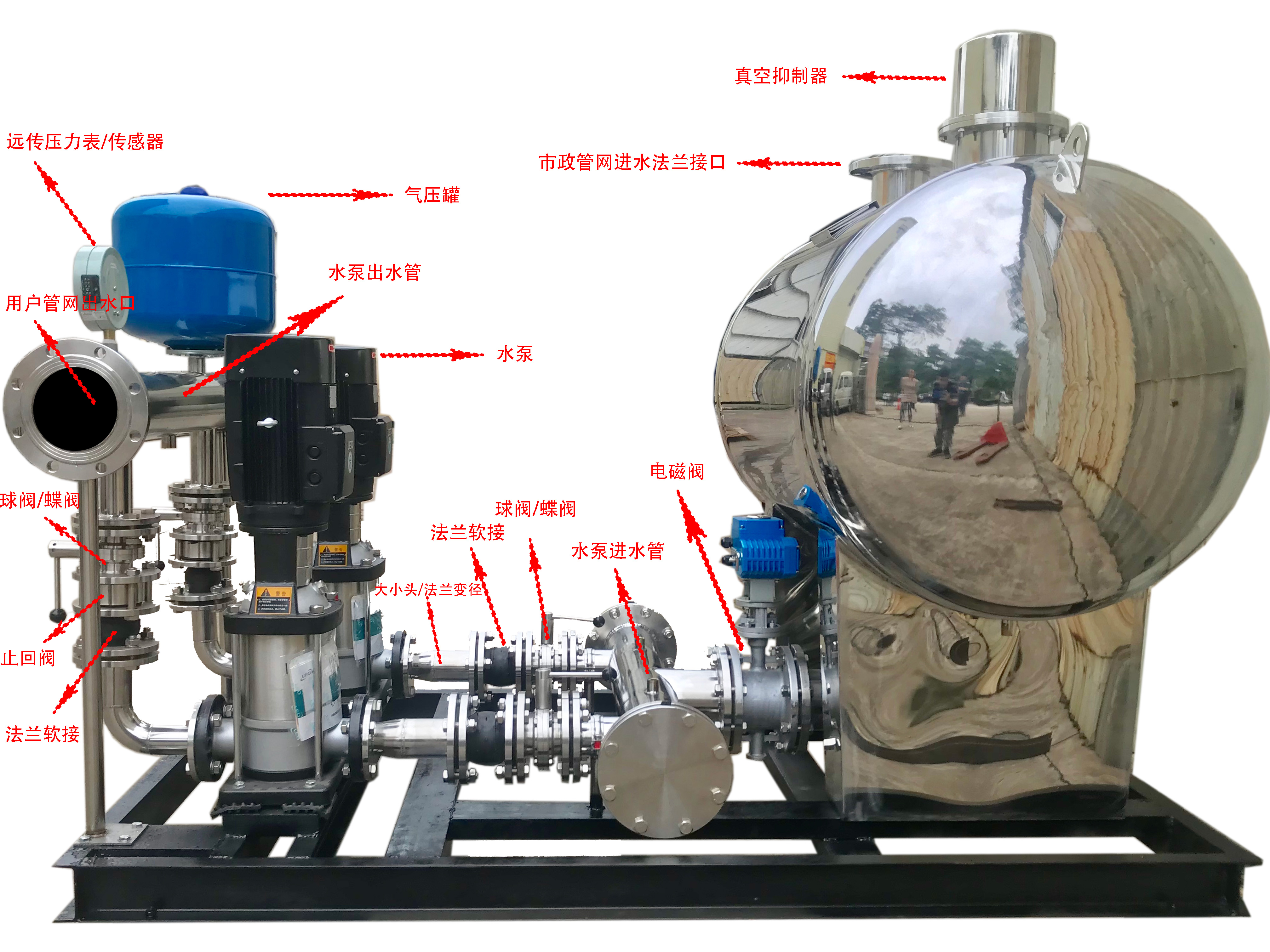

           采用穩流補償器做調蓄設施的疊壓供水設備。稱為罐式疊壓供水設備，水泵機組和穩流補償器安裝在同一整體底座上為整體式，安裝在不同底座上為分體式，配有穩流補償器并實現流量調節的疊壓給水設備。  （結構如下圖所示）

二、設備基本組成及運行方式

        1、設備基本組成

       由穩流罐、變頻調速泵組、氣壓水罐、變頻控制柜、管道、閥門及儀表等組成。

       2、設備運行方式

     （1）當市政水壓力流量都能滿足使用要求時、自來水保護裝置自動打開。自來水通過管路直接向用戶供水。

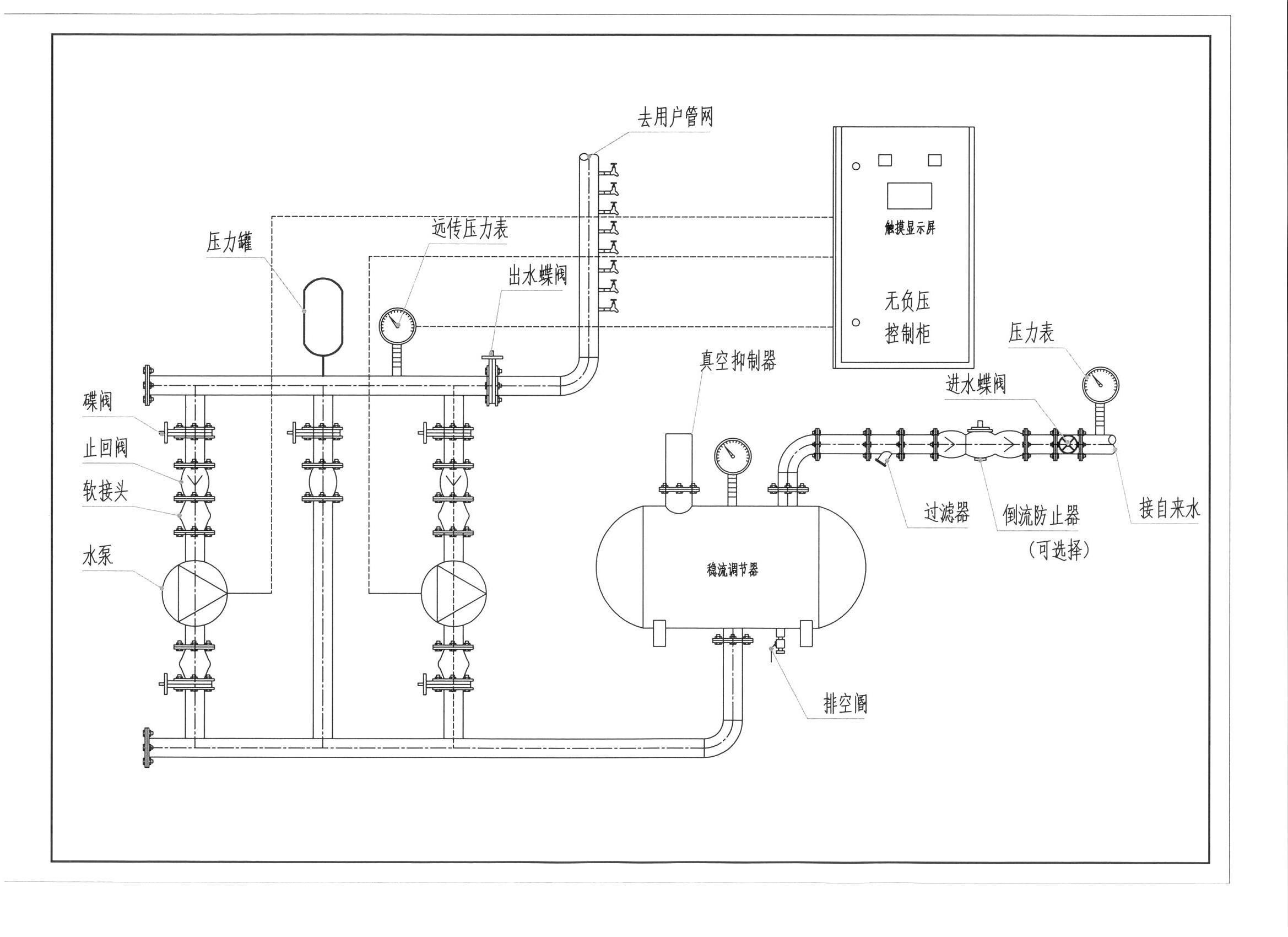

（如下圖；罐式疊壓供水設備原理示意）

          （2）當市政壓力不能滿足時，變頻泵組自動疊壓增壓運行，在自來水壓力基礎上差多少補多少。

          （3）當系統無人用水時設備自動轉入休眠狀態，在小流量或夜間時設備通過高壓節電補償器低峰時儲存的高壓水進行補壓，達到穩壓節能的目。

          （4）當市政壓力流量都不能滿足時，自來水保護裝置根據自來水壓力自動調整開度，保護自來水壓力不受影響，穩流調壓裝置自動打開、保壓儲壓裝置自動關閉，將高壓節電補償器中的儲備水自動補充到穩流緩沖裝置中，達到峰值補償?shù)哪康摹?/span>

         （5）當市政進水壓力恢復時系統自動啟動

三、設備基本要求

           1、環境和工作條件

         （1)環境溫度：4~40℃;

         （2)相對濕度：＜90%(20℃)(室外型可允許為95%);

         （3)供電頻率：50x(1±5%)Hz;

         （4)供電電壓：AC380x(1±10%)V;

         （5)海拔高度：不宜超過1000m;

         （6)設備運行地點應無導電或爆炸塵埃，無腐蝕金屬或破壞絕緣的氣體或蒸汽。

           2、性能

         （1)疊壓供水

          設備應能在供水管網限定壓力值之上進行疊壓供水。

        （2)流量、揚程

          設備正常運行時，其流量、揚程不應低于額定值的95%.

        （3)穩流補償

          當供水管網進行流量不能滿足使用要求時，穩流補償器中的儲備水可以補充到用戶管

          網系統。

        （ 4)強制保護功能

        ①設備運行中當供水管網壓力降到工地供水部門規定的限定壓力時，應自動關泵或

        自動關閉進水；

        ②運行過程中出現超壓時，應自動停止運行停機保護并報警；水源恢復后應能自動

        開啟。

       （5)自動停、開機

        設備在無水源或穩流補償器無水時，應能自動停機保護并報警；水源恢復后能自動

        開啟。

     （6)小流量停機保壓

        設備在用戶用水低峰或小流量時，應自動切換為停機保壓的工作狀態。

     （7)壓力調節精度

       設備應具有自動恒壓供水功能。恒壓供水時，壓力誤差不應超過0.01MPa.

     （8)自動切換

       當設備配置兩臺或兩臺以上水泵時，應能自動切換運行，切換時間不應超過10s;當

       工作泵出現故障時，備用泵應能在5s之內自動投入運行。

    （9)連續運行

      設備在額定供水量及額定壓力工況下連續運行時，應能正常工作。

    （10)設備啟、?？刂?/span>

      設備應具備手動、自動啟停功能或配置遠程操作的啟停功能。

    （11)強度及密封性

      設備在1.5倍設計壓力下保壓30min應無變形或損壞，在1.1倍設計壓力下保壓

      30min應無滲漏。

    （12)噪聲

      設備正常運行時，其噪聲不應大于配套水泵機組的噪聲，裝機功率小于等于2.2kW

      時，其噪聲不應超過60dB(A),裝機功率3~15kW時，其噪聲不應超過65dB(A).

    （13)保護功能

      設備應具有對過壓、欠壓、短路、過流、缺相等故障進行報警及自動保護，應能手動

      或自動消除，恢復正常運行。

    （14)設備抗干擾能力

      設備在一定負荷的用電裝置干擾下應能穩定、正常工作。

 四、適用條件

        供水流量充足，但壓力不能滿足用戶水壓要求的場所。

 五、工程案例展示

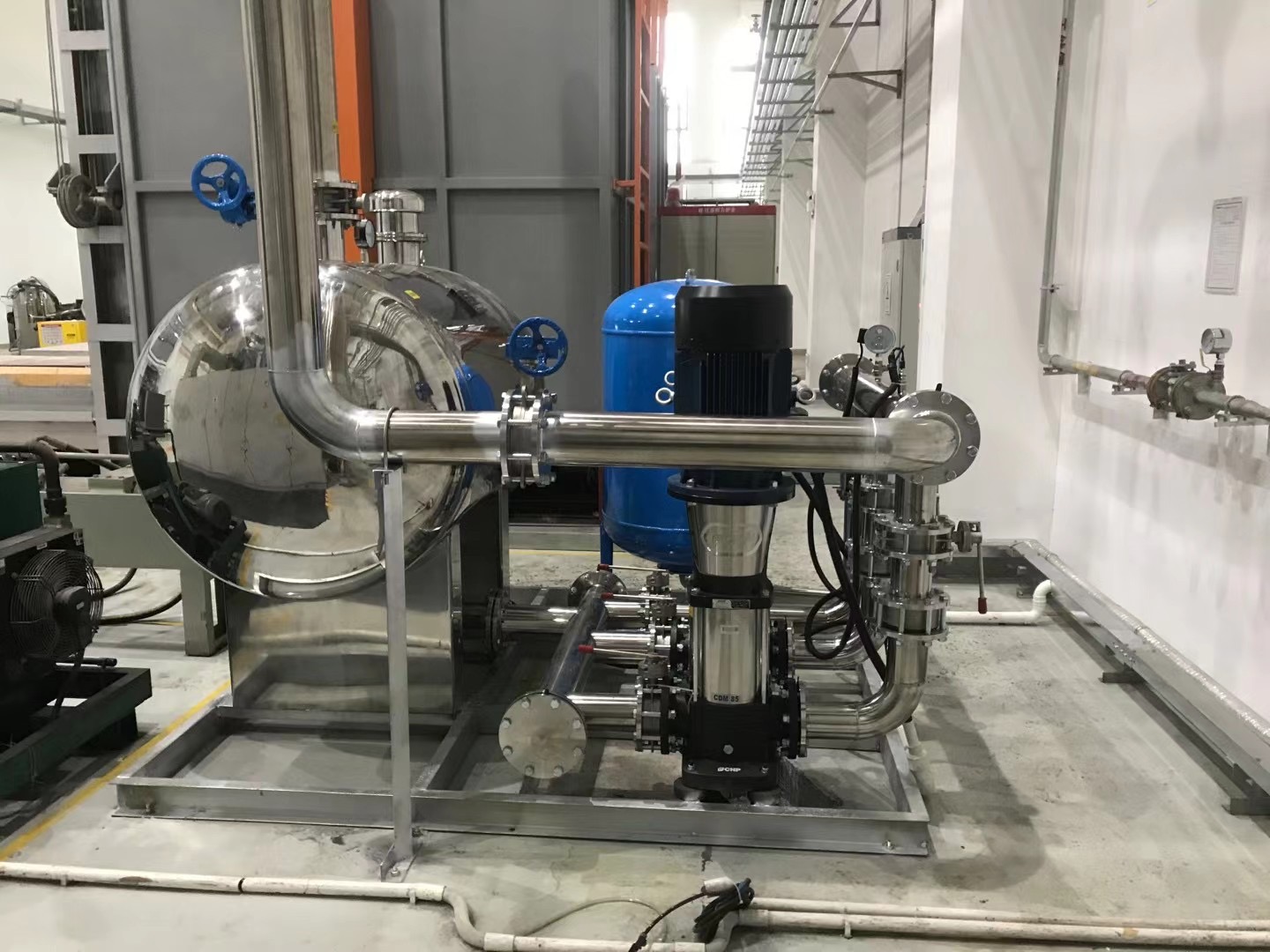

（1）康師傅集團；無負壓變頻供水設備

  （2）航天燃油提煉設備用水加壓；無負壓變頻供水設備

（3）佛山保利房地產；#青島三利水泵；高中低區無負壓變頻供水設備

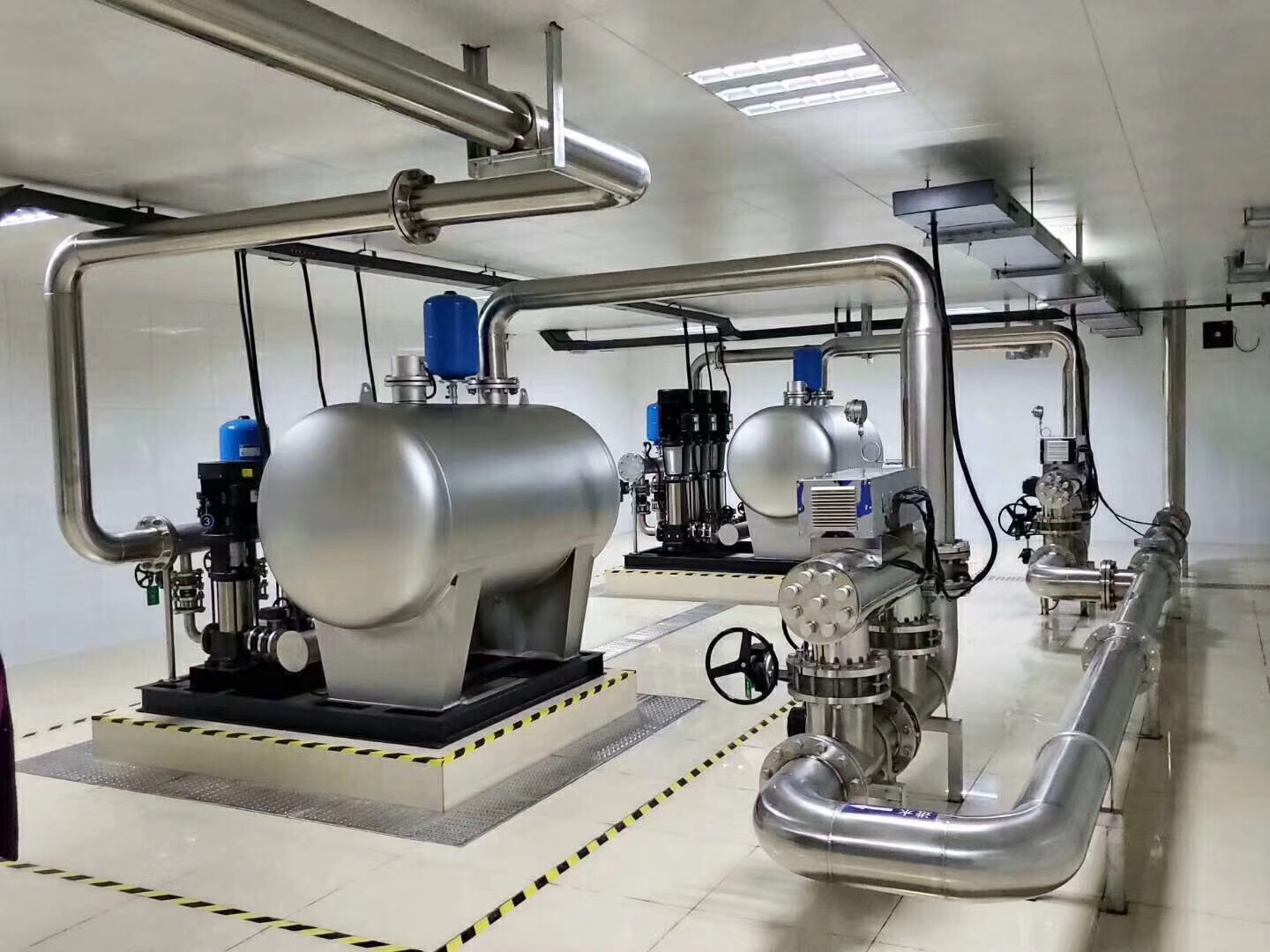

（4）珠海中海觀瀾；#上海東方水泵機組；無負壓智慧供水泵房

（5）老城區設備泵房改造；一用一備及輔泵；無負壓變頻供水設備
